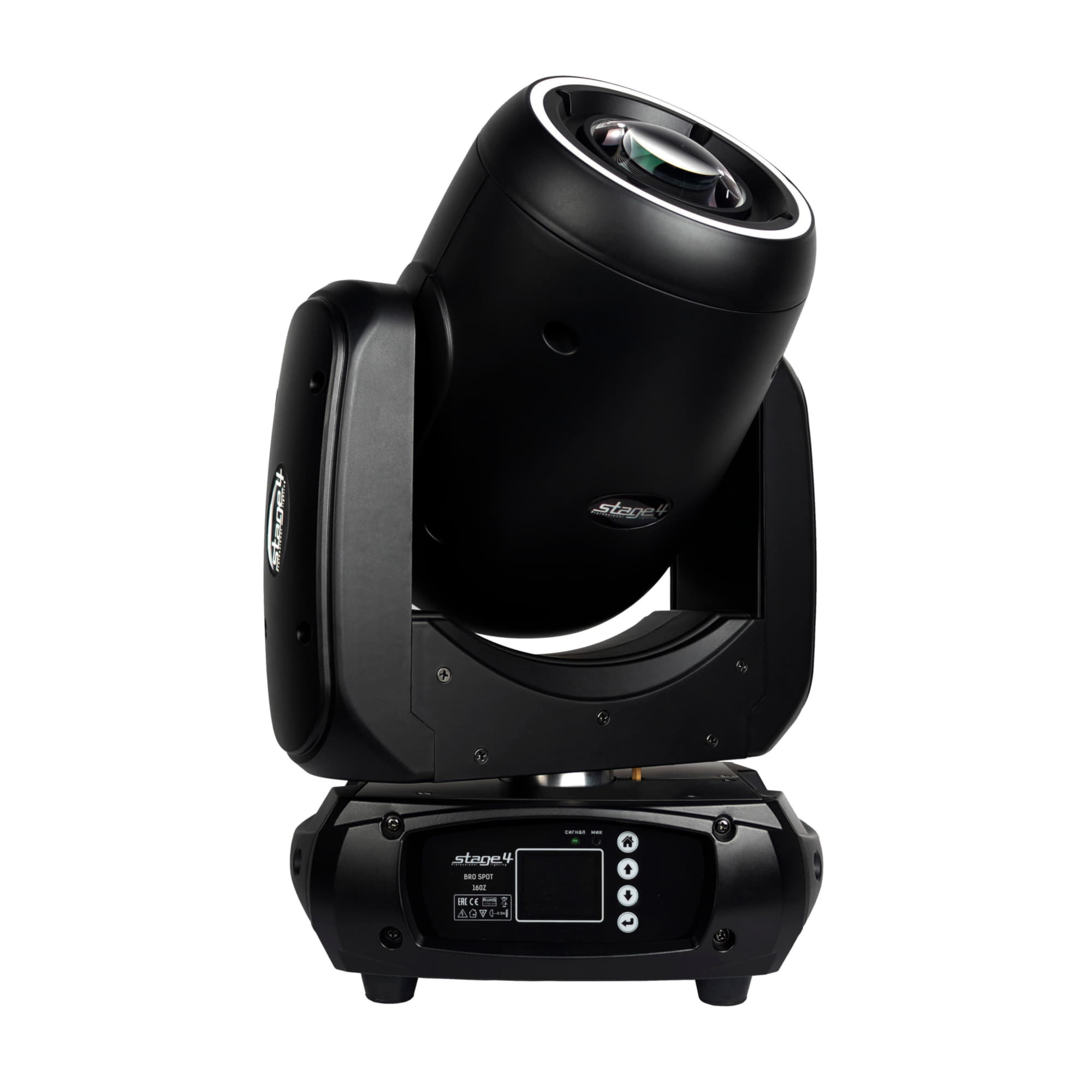

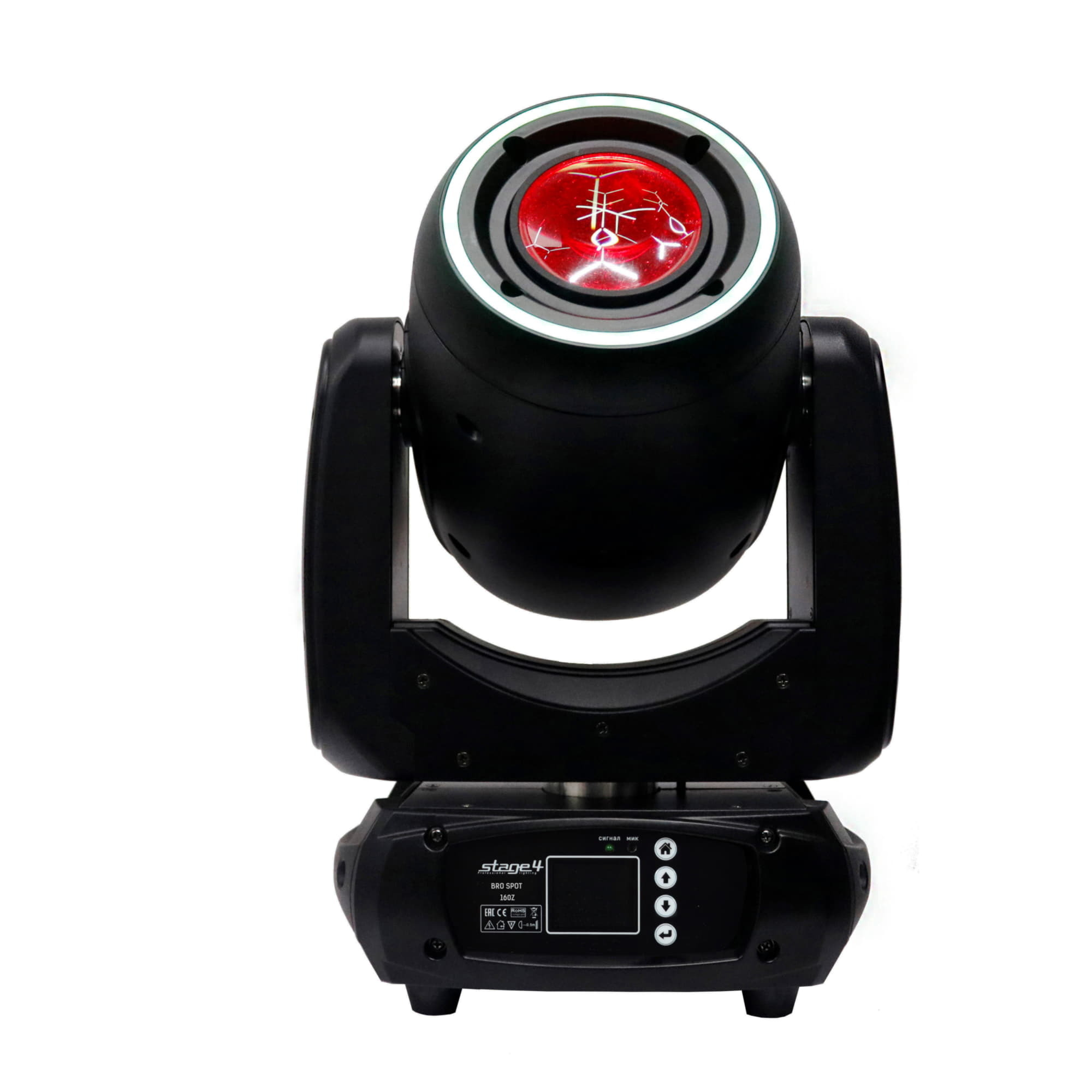

STAGE4 broSPOT 160Z -Прожектор типа SPOT (BSW) / 160 Вт / 3296 Лм / 519237 Кд / ZOOM: 3,3°-19,2° / 7 цветов / 3 фильтра ССТ / 19 гобо / 1 призма / FROST / RDM / LED-кольцо
Технические характеристики
|
Общие сведения
|
Наименование устройства | broSPOT 160Z |
| Артикул импортёра | 00-58742 | |
| Тип устройства | SPOT | |
| Рекомендованная область применения | Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa | |
| Рекомендованная эффективная рабочая дистанция до, м | 8 | |
|
Номинальные параметры источника света
|
Источник света (далее ИС) | Светодиод |
| Тип ИС | Многоконтактный модульный | |
| Количество ИС, шт | 1 | |
| Мощность ИС, вт | 160 | |
| Светоизлучающая площадь ИС, мм | - | |
| Световая эффективность ИС, лм/Вт | 68,8 | |
| Световой поток ИС, лм | 11000 | |
| Цвет ИС | Белый | |
| Коррелированная цветовая температура ИС (CCT), К | 8500 | |
| Индекс CRI цветопередачи ИС, Ra | 70 | |
| Срок службы ИС, час | 10000"}">> 10000 | |
| Бренд ИС | SEAWY | |
|
Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)
|
Световой поток готового изделия (ГИ), лм | 3296 |
| Сила света ГИ, кд | 519237 | |
| Лучистый поток (FE) ГИ, Вт | 11,186 | |
| Световая эффективность ГИ, лм/Вт | 18,28 | |
| Цветовая температура ГИ (без фильтров) (CCT), К | 8241 | |
| Координата цветности [CIE 1931] (ГИ) | x = 0,2937 y = 0,3004 | |
| Координата цветности [CIE 1976] (ГИ) | u' = 0.1952 v' = 0.4493 | |
| Точка "Зеленый-Маджента" [DUV] | -0,00147 | |
| Доминирующая длина волны (ГИ), нм | 480.0 | |
| Чистота цвета (ГИ) | 16.4% | |
| Пиковая длина волны (ГИ), нм | 449 | |
| Ширина кривой спектра (FWHM) (ГИ), нм | 28,03,2023 | |
| Соотношение цветов ССТ (ГИ) | R=11.6% G=83.6% B=4.8% | |
|
Индексы цветопередачи готового изделия
(качество белого света) |
Индексы цветопередачи в режиме | "Без фильтров" |
| CRI (R1-R8), Ra | 74,6 | |
| CRI R9, Ra | -8 | |
| CRI (R1-R9), Ra | 65,4 | |
| CRI (R1-R15), Ra | 65,6 | |
|
Максимальные параметры освещенности
|
Максимальная освещённость на 1 м, лк | 487127 |
| Максимальная освещённость на 3 м, лк | 54125 | |
| Максимальная освещённость на 5 м, лк | 19485 | |
| Максимальная освещённость на 7 м, лк | 9941 | |
| Максимальная освещённость на 9 м, лк | 6014 | |
| Рекомендованная эффективная рабочая дистанция до, м | 8 | |
|
Оптическая система
|
Раскрытия луча | динамическое |
| Наличие Zoom (зум) | Да | |
| Тип зум | линейный | |
| Исполнение зум | Моторизованный | |
| Точность зум, бит | 8 | |
| Диапазон Zoom (зум) | 3,4°-19,2° | |
| Коэффициент увеличения зум | 4,6(2,9):1 | |
| Угол луча (Beam angle) при мин.зуме, град. | 3,4 | |
| Поле луча (Field angle) при мин.зуме, град. | 6,7 | |
| Угол луча (Beam angle) при макс.зуме, град. | 15,5 | |
| Поле луча (Field angle) при макс.зуме, град. | 19,2 | |
| Широта изменения угла луча (MIN-MAX), град. | 12,1 | |
| Широта изменения угла поля (MIN-MAX), град. | 12,5 | |
| Шаг изменения угла (Beam angle), град. | 0,047 | |
| Шаг изменения поля (Field angle), град. | 0,049 | |
|
Движение и позиционирование
|
Управление по DMX позиционированием и направлением | Да |
| Угол поворота по горизонтали (PAN), град. | 540 | |
| Поворот от центра (+/-), град. | 270 | |
| Минимальный шаг поворота, град. | 0,008 | |
| Угол наклона по вертикали (TILT), град. | 248 | |
| Наклон от центра (+/-), град. | 124 | |
| MIN шаг наклона, град. | 0,004 | |
| Точное позиционирование (Fine, 16 bit) | Да | |
| Функция затемнения луча при движении (BlackOut XY) | Да | |
| Функция замедления при движении (Speed PT) | Да | |
| Функция позиционирования через меню прибора (Static) | Да | |
| Функция калибровки моторов через меню прибора (Calibrate XY) | Да | |
| Функция удаленного перезапуска моторов (Reset Pan/TilT) | Да | |
| Авто-восстановление положения при помехе | Да | |
|
Система генерации цвета
|
Метод синтеза цвета | Цветовое колесо |
| Режим цветосмешения (синтез) | нет | |
| Количество цветов, шт | 10 | |
| Векторный режим наложения фильтров | Да | |
| Эффект радуги для фильтров | Да | |
| Линейное изменение цветовой температуры | Нет | |
| Диапазон цветовой температуры (ЦТ), К | 3200 / 4500 / 5600 / 8200 | |
| Количество пресетов ЦТ, шт | 4 | |
|
Система проекции
|
Количество колес гобо, шт | 2 |
| Общее количество гобо, шт | 19 | |
| Количество статичных гобо, шт | 12 | |
| Эффект тряски статичных гобо | Да | |
| Количество вращаемых гобо, шт | 7 | |
| Эффект тряски вращаемых гобо | Да | |
| Функция индексации гобо | Нет | |
| Функция бесконечного вращения колеса гобо | Да | |
| Наложения колес гобо (gobo morphing) | Да | |
| Возможность замены вращаемых гобо | Да | |
| Focus (фокус), бит | линейный 8 | |
|
Дополнительные опции и эффекты
|
Дополнительные светодиодные эффекты | Светодиодное кольцо 28х0,2 Вт (RGB) |
| Индивидуальное управление источниками света (pixel mapping) | Нет | |
| Колесо анимации | Нет | |
| Количество линз призмы, шт | 1 | |
| Функция вращения призмы | Да | |
| Количество скоростей вращения призмы, шт | 123 | |
| Фрост-фильтр (Фрост, Frost) | Да | |
| Ирисовая диафрагма (Iris) | Нет | |
|
Интенсивность и стробоскоп
|
Диммер, бит | 8 |
| Исполнение диммера | электронный | |
| Эффект вольфрамовой лампы (visual tungsten lamp) | Да | |
| Функция затемнение при смене колес | Нет | |
| Стробоскоп, режима | 5 | |
|
Протоколы управления и режимы
|
Протокол DMX-512 | Да |
| Протокол Art-NET | Нет | |
| Протокол RDM | Да | |
| Количество режимов (персонализаций) DMX | 3 | |
| MIN кол-во DMX-каналов | 22 | |
| MAX кол-во DMX-каналов | 32 | |
| Режим DMX 1 (каналов) | 24 | |
| Режим DMX 2 (каналов) | 22 | |
| Классический авто-режим работы вентилятора | Да | |
| Сверхтихий режим вентилятора | Да | |
| линейный режим изменения скорости вентилятора | Да | |
| Встроенные авто программы | 7 световых и 1 звуковая | |
| Минимально подходящая система управления | STAGE4 NEST 2E | |
| Рекомендуемая система управления STAGE4 | TWIN LS | |
| Требования по подключению | Наличие DMX-сплиттера с поддержкой протокола RDM | |
| Разъемы DMX | XLR 3-pin (IN/OUT) | |
| Разъемы Art-NET | Нет | |
| Беспроводной DMX | доп.опция | |
| ИК-управление | Нет | |
| Режим "Мастео-ведомый" | Да | |
| Режим "звуковой активации" | Да | |
|
Органы управления на корпусе
|
Органы управления на корпусе | Дисплей + 4 нопки |
| Диагональ дисплея | 1,8 | |
| Функция поворота дисплея на 180° | Да | |
| Язык интерфейса меню (дисплея) | Английский | |
|
Электротехнические параметры
|
Напряжение | 100-260 В, 50/60 Гц. |
| MAX потребляемая мощность, Вт | 220 | |
| MIN потребляемая мощность, Вт | 180 | |
| Коэффициент мощности (Power Factor (PF)) | 0.5685 | |

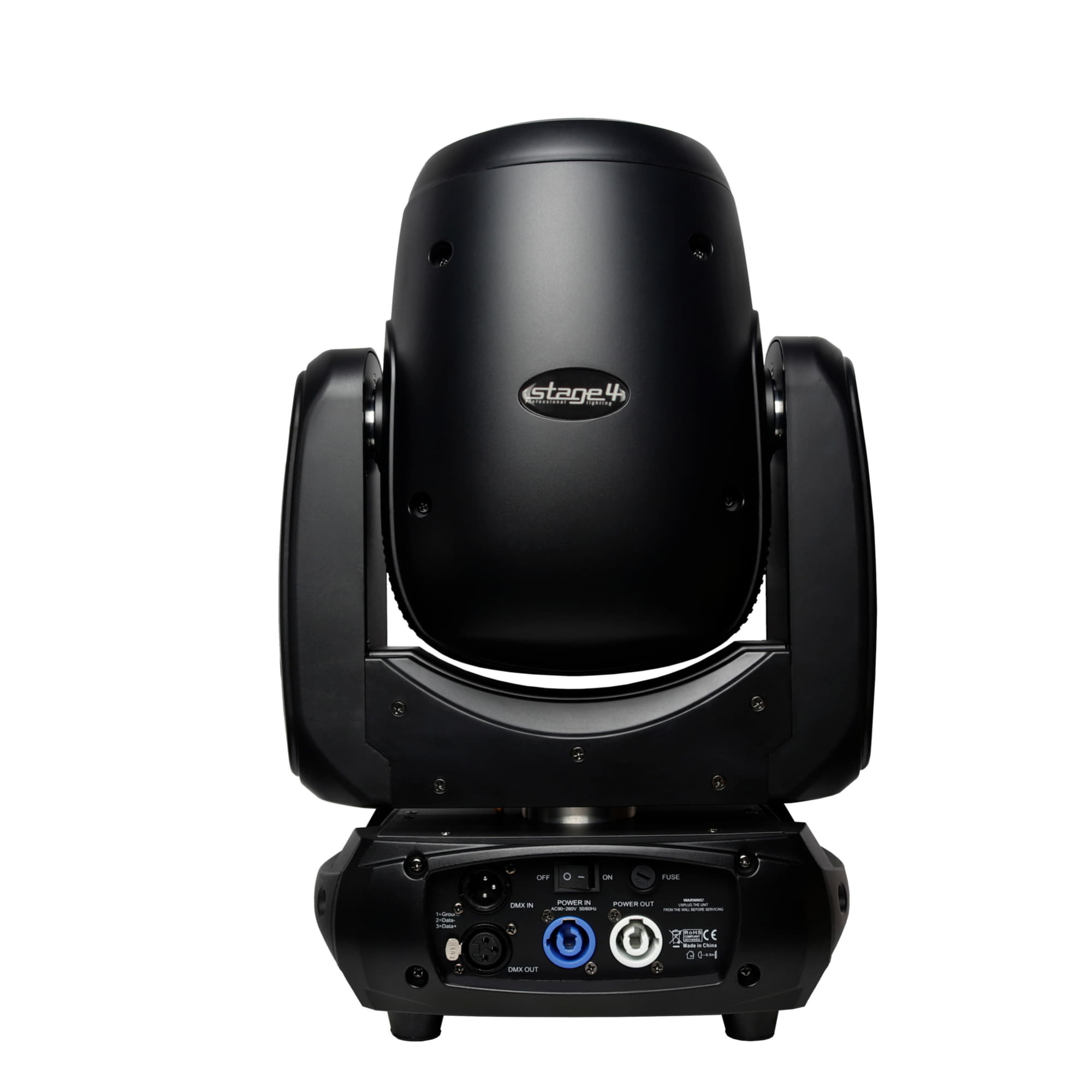

| Разъёмы питания | POWERCON (IN/OUT) | |
| Кнопка вкл/выкл питания | Да | |
|
Цвет и материал корпуса
|
Цвет корпуса | Черный |
| Материал корпуса | Инженерный пластик | |
|
Климатические условия
|
Степень защиты корпуса | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 | |
| Диапазон рабочих температур | от +1°C до +40°C | |
| Относительная влажность | среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°. | |
| В иных климатических условиях обязательно | уличный защитный купол с подогревом | |
|
Физические параметры и установка
|
Язык интерфейса (надписей) корпуса | Русский |
| Габаритные размеры устройства, мм | 440 х 297 х 117 | |
| Вес нетто, кг | 11,5 | |
| Точка крепления страховочного троса | Да | |
| Необходимое кол-во струбцин для подвеса, шт | 1 | |
| Установка на горизонтальные поверхности | На ножках | |
|
Упаковка
|
Габаритные размеры упаковки, мм | 440 х 297 х 117 |
| Вес брутто, кг | 11,5 | |
| Тип упаковки | Картонная коробка и пенополистирол | |
| Требования к транспортировке | Палетный борт + амортизирующая упаковка | |
|
Комплект поставки
|
Скобы "Омега" для подвеса, шт | 1 |
| Кабель питания, шт | 1 | |
| Сигнальный DMX кабель, шт | 1 | |
| Страховочный тросик, шт | 1 | |
| Руководство пользователя на русском языке, шт | 1 | |
|
Срок службы и гарантия
|
Срок службы, лет | 5 |
| Гарантийный срок, год | 1 | |
|
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да | |
| Технический регламент ТС 037/2016 | Не требуется | |
| Соответствие требованиям директивы RoHS | Да | |
| Соответствие требованиям директив Европейского союза (CE) | Да |
