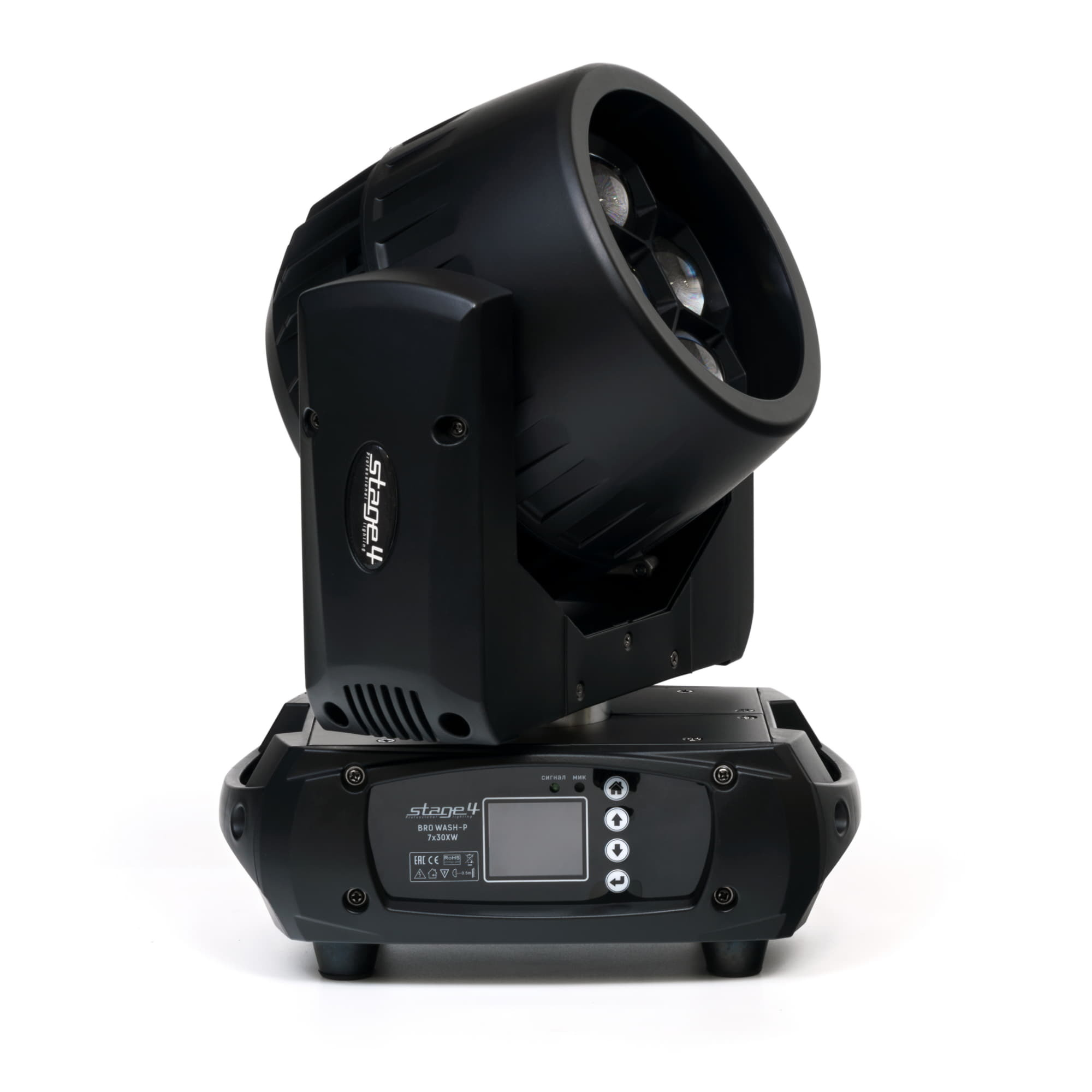

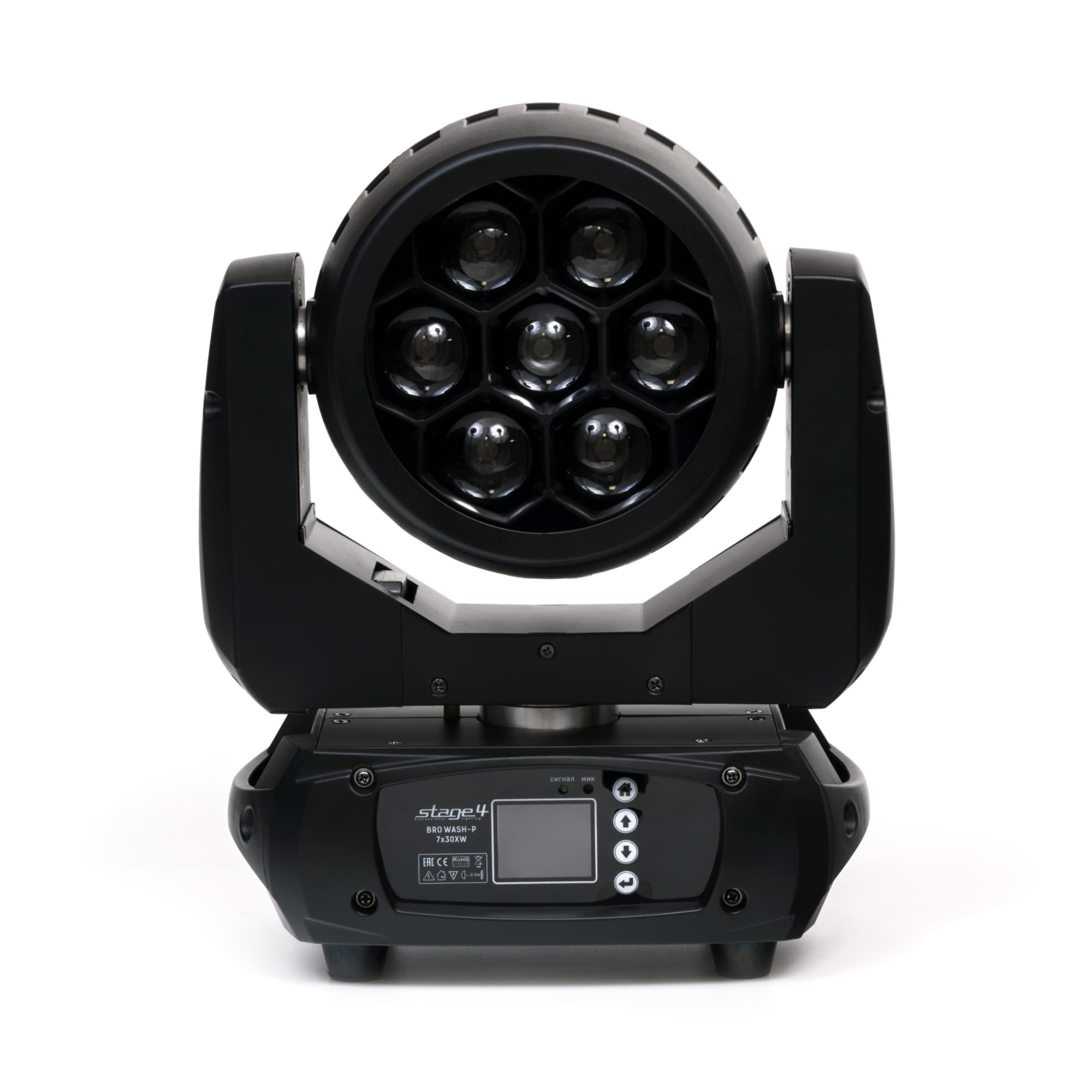

STAGE4 broWASH-P 7x30XW -Прожектор типа WASH (BEAM) / 7 х 30 вт / RGBW / 71 Ra / 2585 лм / 194375 кд / 7743 лк @ 5 м / ZOOM: 6,6°-45,4° / индивид. упр. / RDM / 6 кг / до 15 (5) м
Технические характеристики
|
Общие сведения
|
Наименование устройства | broWASH-P 7x30XW |
| Артикул импортёра | 00-45135 | |
| Тип устройства | WASH | |
| Рекомендованная область применения | Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa | |
| Рекомендованная эффективная рабочая дистанция при минимальном зуме до, м | 15 | |
| Рекомендованная эффективная рабочая дистанция при максимальном зуме до, м | 5 | |
|
Номинальные параметры источника света
|
Источник света (далее ИС) | Светодиод |
| Тип ИС | Четырехцветный мультичип | |
| Количество ИС, шт | 7 | |
| Мощность ИС, вт | 30 | |
| Светоизлучающая площадь ИС, мм | 1,21 | |
| Световая эффективность ИС, лм/Вт | 58,5 | |
| Световой поток ИС, лм | 12290 | |
| Цвет ИС | RGBW | |
| Коррелированная цветовая температура ИС (CCT), К | Динамическая | |
| Индекс CRI цветопередачи ИС, Ra | Динамический | |
| Срок службы ИС, час | 50000"}">>50000 | |
| Бренд ИС | YUYIN | |
|
Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)
|
Световой поток готового изделия (ГИ), лм | 2585 |
| Сила света ГИ, кд | 194375 | |
| Лучистый поток (FE) ГИ, Вт | 13,068 | |
| Световая эффективность ГИ, лм/Вт | 13,09 | |
| Цветовая температура ГИ (без фильтров) (CCT), К | 186103 | |
| Координата цветности [CIE 1931] (ГИ) | x = 0,2386 y = 0,2044 | |
| Координата цветности [CIE 1976] (ГИ) | u' = 0.1918 v' = 0.3697 | |
| Точка "Зеленый-Маджента" [DUV] | -0,01513 | |
| Доминирующая длина волны (ГИ), нм | 468,8 | |
| Чистота цвета (ГИ) | 46 | |
| Пиковая длина волны (ГИ), нм | 451 | |
| Ширина кривой спектра (FWHM) (ГИ), нм | 27,2 | |
| Соотношение цветов ССТ (ГИ) | R=17.2% G=72.8% B=10.0% | |
|
Фактические фотометрические параметры отдельных цветов (подтвержденные лабораторными испытаниями)
|
Световой поток [R] красных диодов, лм | 474 |
| Световой поток [G] зеленых диодов, лм | 1347 | |
| Световой поток [B] зеленых диодов, лм | 206 | |
| Световой поток [W] белых диодов, лм | 1238 | |
| Сила света [R] красных диодов, кд | 38817 | |
| Сила света [G] зеленых диодов, кд | 104939 | |
| Сила света [B] зеленых диодов, кд | 16922 | |
| Сила света [W] белых диодов, кд | 93022 | |
|
Индексы цветопередачи готового изделия
(качество белого света) |
Индексы цветопередачи в режиме | "R+G+B+W на 100% (255)" |
| CRI (R1-R8), Ra | 70,9 | |
| CRI R9, Ra | -120 | |
| CRI (R1-R9), Ra | 49,7 | |
| CRI (R1-R15), Ra | 55,4 | |
|
Максимальные параметры освещенности
|
Максимальная освещённость на 1м, лк | 193575 |
| Максимальная освещённость на 3м, лк | 21508 | |
| Максимальная освещённость на 5м, лк | 7743 | |
| Максимальная освещённость на 7м, лк | 3951 | |
| Максимальная освещённость на 9м, лк | 2390 | |
| Рекомендованная эффективная рабочая дистанция до, м | 5 | |
|
Оптическая система
|
Раскрытия луча | Динамическое |
| Наличие Zoom (зум) | Да | |
| Тип зум | линейный | |
| Исполнение зум | моторизованный | |
| Точность зум, бит | 8 | |
| Диапазон Zoom (зум) | 6,6°-45,4° | |
| Коэффициент увеличения зум | 4,2(4):1 | |
| Угол луча (Beam angle) при мин.зуме, град. | 6,6 | |
| Поле луча (Field angle) при мин.зуме, град. | 11,3 | |
| Угол луча (Beam angle) при макс.зуме, град. | 27,8 | |
| Поле луча (Field angle) при макс.зуме, град. | 45,4 | |
| Широта изменения угла луча (MIN-MAX), град. | 21,2 | |
| Широта изменения угла поля (MIN-MAX), град. | 34,1 | |
| Шаг изменения угла (Beam angle), град. | 0,083 | |
| Шаг изменения поля (Field angle), град. | 0,134 | |
|
Движение и позиционирование
|
Управление по DMX позиционированием и направлением | Да |
| Угол поворота по горизонтали (PAN), град. | 540 | |
| Поворот от центра (+/-), град. | 0 | |
| Минимальный шаг поворота, град. | 0,008 | |
| Угол наклона по вертикали (TILT), град. | 220 | |
| Наклон от центра (+/-), град. | 110 | |
| MIN шаг наклона, град. | 0,003 | |
| Точное позиционирование (Fine, 16 bit) | Да | |
| Функция затемнения луча при движении (BlackOut XY) | Да | |
| Функция замедления при движении (Speed PT) | Да | |
| Функция позиционирования через меню прибора (Static) | Да | |
| Функция калибровки моторов через меню прибора (Calibrate XY) | Да | |
| Функция удаленного перезапуска моторов (Reset Pan/TilT) | Да | |
| Авто-восстановление положения при помехе | Да | |
|
Система генерации цвета
|
Метод синтеза цвета | Аддитивный |
| Режим цветосмешения (синтез) | RGBW | |
| Количество цветов, шт | 16 млн."}">> 16 млн. | |
| Линейное изменение цветовой температуры | Да | |
| Диапазон цветовой температуры (ЦТ) | 2700-8000 | |
| Количество пресетов ЦТ, шт | 9 | |
|
Дополнительные опции и эффекты
|
Дополнительные светодиодные эффекты | Нет |
| Индивидуальное управление источниками света (pixel mapping) | каждым светодиодом | |
|
Интенсивность и стробоскоп
|
Диммер, бит | 8 |
| Исполнение диммера | электронный | |
| Эффект вольфрамовой лампы (visual tungsten lamp) | Да | |
| Стробоскоп, режима | 4 | |
|
Протоколы управления и режимы
|
Протокол DMX-512 | Да |
| Протокол Art-NET | Нет | |
| Протокол RDM | Да | |
| Количество режимов (персонализаций) DMX | 3 | |
| MIN кол-во DMX-каналов | 16 | |
| MAX кол-во DMX-каналов | 50 | |
| Классический авто-режим работы вентилятора | Да | |
| Сверхтихий режим вентилятора | (опционально) | |
| линейный режим изменения скорости вентилятора | (опционально) | |
| Встроенные авто программы | 7 световых и 1 звуковая | |
| Минимально подходящая система управления | STAGE4 NEST 2E | |
| Рекомендуемая система управления STAGE4 | FALCON NEST | |
| Требования по подключению | Наличие DMX-сплиттера с поддержкой протокола RDM | |

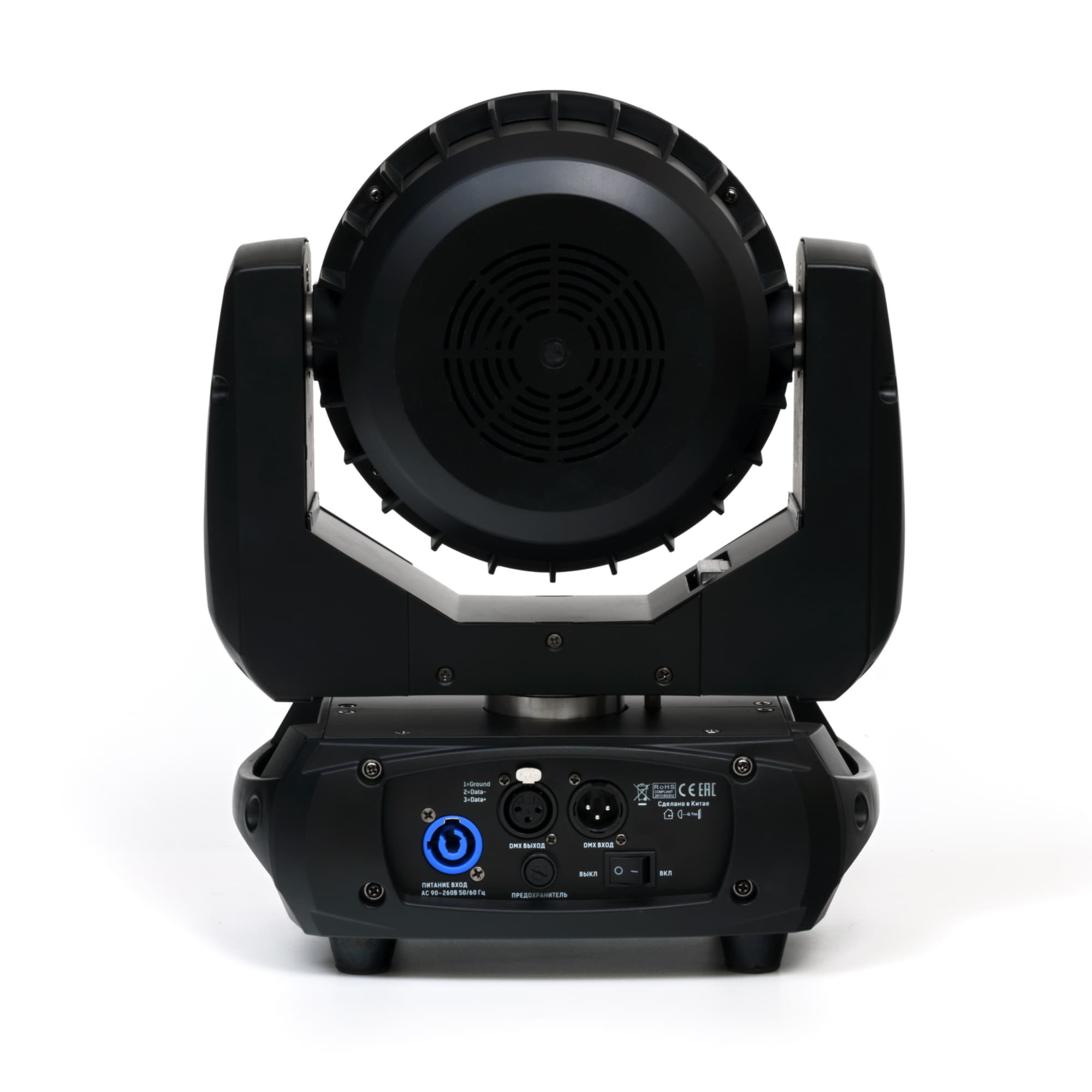

| Разъемы DMX | XLR 3-pin (IN/OUT) | |
| Разъемы Art-NET | Нет | |
| Беспроводной DMX | (опционально) | |
| ИК-управление | Нет | |
| Режим "Мастео-ведомый" | Да | |
| Режим "звуковой активации" | Да | |
|
Органы управления на корпусе
|
Органы управления на корпусе | Дисплей + 4 навигационные кнопки |
| Диагональ дисплея | 1,8 | |
| Функция поворота дисплея на 180° | Да | |
| Язык интерфейса меню (дисплея) | Китайский & Английский | |
|
Электротехнические параметры
|
Напряжение | 100-260 В, 50/60 Гц. |
| MAX потребляемая мощность, Вт | 240 | |
| MIN потребляемая мощность, Вт | 200 | |
| Коэффициент мощности (Power Factor (PF)) | 0,9924 | |
| Разъёмы питания | POWERCON (IN) | |
| Кнопка вкл/выкл питания | Да | |
|
Цвет и материал корпуса
|
Цвет корпуса | Черный |
| Материал корпуса | Инженерный нейлоновый пластик | |
|
Климатические условия
|
Степень защиты корпуса | IP20 |
| Климатическое исполнение и категория размещения | УХЛ4 | |
| Диапазон рабочих температур | от +1°C до +40°C | |
| Относительная влажность | среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°. | |
| В иных климатических условиях обязательно | уличный защитный купол с подогревом | |
|
Физические параметры и установка
|
Язык интерфейса (надписей) корпуса | Русский |
| Габаритные размеры устройства, мм | 267x194x333 | |
| Вес нетто, кг | 6 | |
| Точка крепления страховочного троса | Да | |
| Необходимое кол-во струбцин для подвеса, шт | 2 | |
| Установка на горизонтальные поверхности | На ножках | |
|
Упаковка
|
Габаритные размеры упаковки, мм | 370 х 280 х 420 |
| Вес брутто, кг | 8,8 | |
| Тип упаковки | Картонная коробка и пенополистирол | |
| Требования к транспортировке | Палетный борт + амортизирующая упаковка | |
|

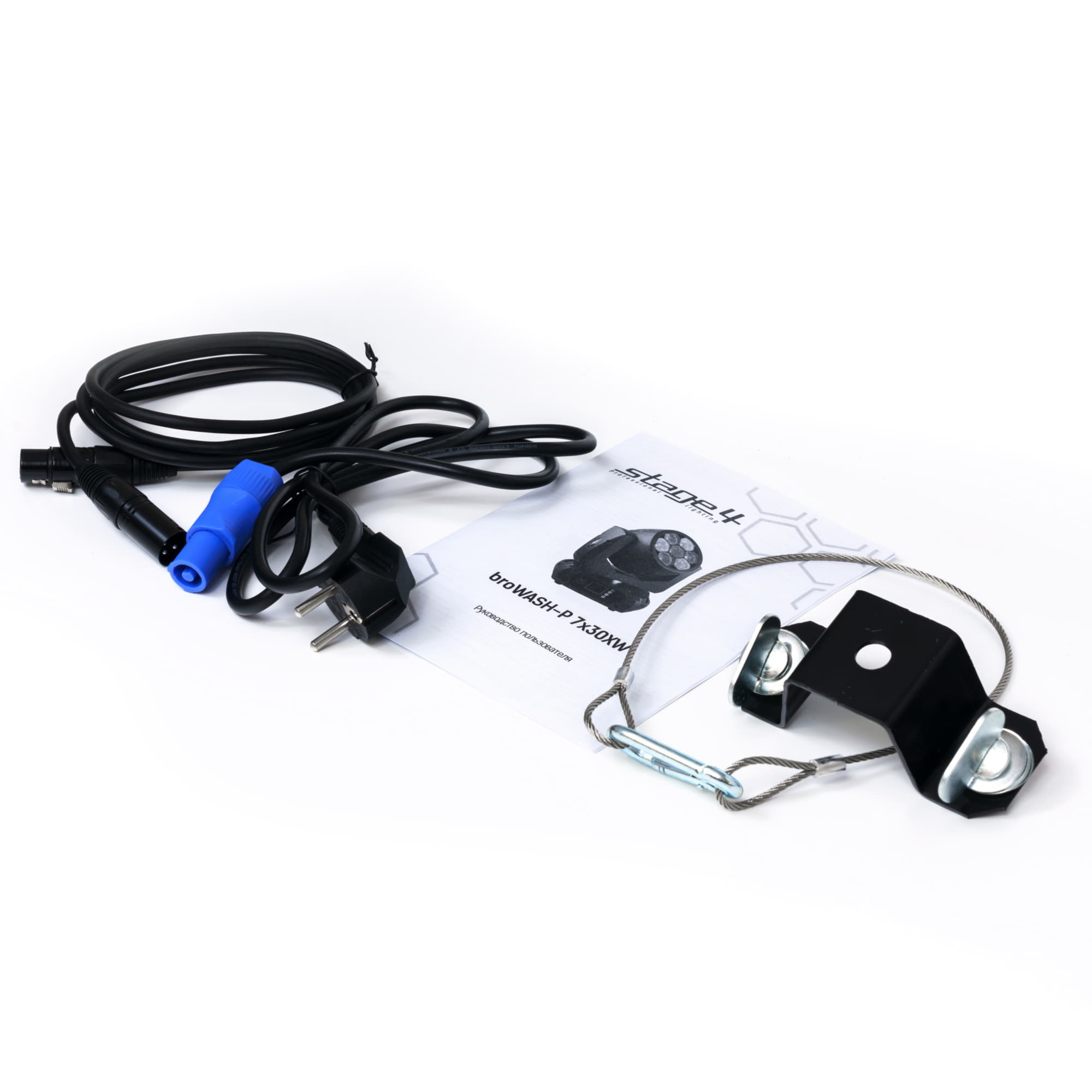

Комплект поставки
|
Скобы "Омега" для подвеса, шт | 2 |
| Кабель питания, шт | 1 | |
| Сигнальный DMX кабель, шт | 1 | |
| Страховочный тросик, шт | 1 | |
| Руководство пользователя на русском языке, шт | 1 | |
|
Срок службы и гарантия
|
Срок службы, лет | 5 |
| Гарантийный срок, год | 1 | |
|
Декларации и сертификаты
|
Технический регламент ТС 004/2011 | Да |
| Технический регламент ТС 020/2011 | Да | |
| Технический регламент ТС 037/2016 | Да | |
| Соответствие требованиям директивы RoHS | Да | |
| Соответствие требованиям директив Европейского союза (CE) | Да |
